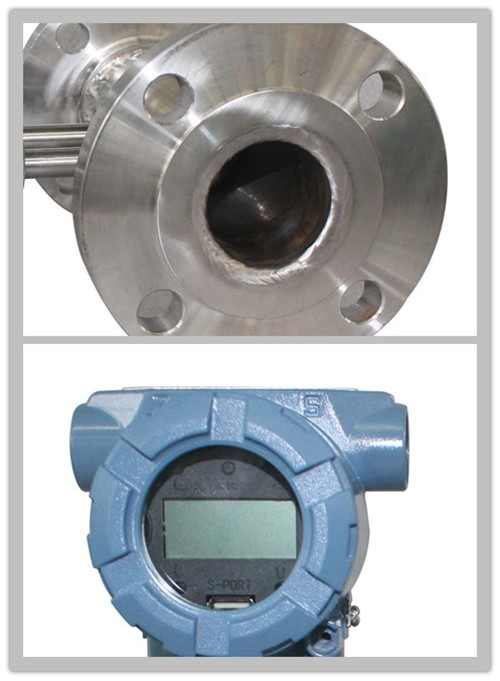

V锥流量计，又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计(V-cone flowmeter)是20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。

      1、公称直径：   15mm≤DN≤1800mm

　　2、公称压力：PN≤40MPa

　　3、雷诺数范围：5×10 3≤ReD≤10 7

　　4、精度等级：0.5级，1级

　　5、直管段长度：前1～3D，后0～1D

　　6、适用介质：气体、液体、蒸汽等各种介质

　　7、孔径比：β=0.3～0.75

　　8、最高温度：540℃

　　9、重复精度：±0.1%

　　10、量程比：15：1

1、 具有良好的准确度（≤0．5%）和重复性（≤0．1%）。

2、 具有较宽的量程比（10﹕1～15﹕1）

3、 自整流功能，只需要极短的直管段（前1～3D后0～1D）。

4、 自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。

5、 自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。

6、 耐高温、高压、耐腐蚀、不怕震动。

7、 可测流体的种类非常广泛（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。

8、流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等

9、 无可动部件

10、当流体流经填 的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。

11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量高炉煤气，有自清洁作用，引压管不易堵塞。

订货须知：

订货时请详细提供以下数据：

（1）被测介质
（2）大、常用、小流量。
（3）工作压力、工茁度 、高压力、高温度
（4）介质密度、粘度
（5）管道材质、内径、外径
（6）现场管道敷设情况和局部阻力件形式。
